Oprava základnej dosky pre Apple iPhone

02.09.2020

Základná doska (frekventovaný je aj anglický výraz „motherboard“) je kľúčovou zložkou každého smartfónu, iPhone nevynímajúc. Jej úlohou je držať pohromade viaceré menšie technické jednotky a poskytuje platformu pre ich vzájomné prepojenie i komunikáciu. Funguje ako hlavný obvod celého zariadenia a jej súčasťou sú procesor, RAM, sloty pre externú pamäť, antény (GSM, WiFi), nabíjací okruh, konektory fotoaparátov, reproduktory, mikrofón a viacero menších spínačov.



Z týchto fundamentálnych funkcií základnej dosky vyplýva, že jej bezchybný stav je pre fungovanie vášho iPhone-u nevyhnutný. Vyššia komplexita jej dizajnu a štruktúry však znamená aj to, že prípadné nedostatky sa ťažšie identifikujú a opravy vyžadujú hlbšie technické znalosti a zručnosti. Častými technikami sú spájkovanie, či fúkanie horúceho vzduchu za pomoci špeciálnych a nie bežne prístupných nástrojov. Diagnostiku, opravy a, v prípade nutnosti i výmenu, základnej dosky by ste preto mali nechať na kvalifikovaných expertoch.





Príznaky poruchy základnej dosky - Apple iPhone

Ako môžete, z pozície bežného užívateľa, včas identifikovať prípadné problémy „motherboardu“? Indikácie zrejmé na prvý pohľad, bez technickej analýzy, môžu zahŕňať nasledovné symptómy:

  • • iPhone nereaguje na dotykové interakcie, čo vnímate ako spomalenie, no ide o poruchu základnej dosky,
  • • smartfón sa po nabití nezapne, čo môže znamenať, že zhorela časť obvodov,
  • • iPhone nefunguje ako má a zároveň má na obrazovke prasklinu, ktorá môže byť príčinou prieniku cudzorodých látok na dosku,
  • • chýbajúca zvuková stopa vo videu, alebo zvukovom zázname nahranom smartfónom.

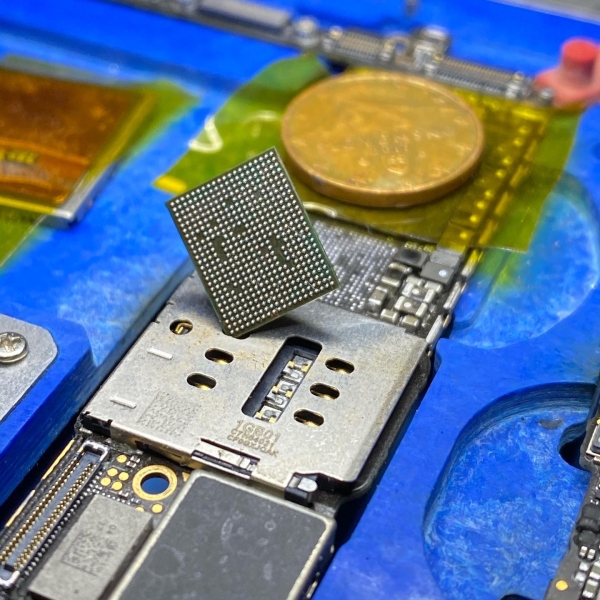

 oprava zakladovej dosky 1



Časté príčiny poškodenia

Čo prispieva k poškodeniu základnej dosky a ktorým rizikám sa ako užívateľ môžete vedome vyhnúť?



Prehriatie spôsobené príliš dlhým kontinuálnym používaním iPhone-u, najmä pri funkciách náročných na výkon, napríklad hrách. Vysoké teplo poškodzujúce obvody vzniká tiež ako dôsledok defektnej batérie, ktorej nabíjanie pokračuje aj po plnom nabití, alebo ak smartfón necháte v horúcom prostredí (na priamom slnku, pri kozube, a podobne).



Náhle výkyvy elektrického napätia pri nabíjaní majú pôvod v elektrickej sieti a sú viac-menej mimo vašu kontrolu. Prudký nárast napätia môže pre dosku znamenať šok.



oprava zakladovej dosky 3



Voda vo vnútri smartfónu vyvoláva skrat. I keď novšie verzie iPhone-ov by mali byť spoľahlivo vodotesné, predsa len si dajte pozor aby váš smartfón nezostal vystavený dažďu viac ako 15 minút alebo dlho ponorený v hlbšej vode. Ak by k podobnej situácii prišlo, snažte sa ho čo najrýchlejšie vysušiť a nechajte skontrolovať v servise.



Fyzické poškodenie pádom alebo silnejším úderom býva obyčajne spájané s rozbitým displejom, ale rovnako tak môže utrpieť i základná doska. Ak sú na zariadení viditeľné deformácie tvaru, šanca vnútorného poškodenia je ešte vyššia.



Nesprávna manipulácia a zásahy do smartfónu, predovšetkým:

  • • opravy nekvalifikovanými osobami,
  • • zlá inštalácia batérie,
  • • inštalácia náhradnej batérie pochybnej kvality,
  • • používanie nekompatibilných nabíjačiek,
  • • „rootovanie“ iPhone-u (tzv. „jailbreak“).



Výrobné chyby u produktov Apple nebývajú zvykom, ale pri nasledovných modeloch existujú isté opodstatnené podozrenia:



iPhone 6 až 6S Plus: softvér nie je po aktualizácii kompatibilný s batériou, čo vedie k jej rýchlemu vybíjaniu a prehrievaniu.

iPhone 6 Plus: základná doska sa v porovnaní s predošlými verziami ľahšie poškodí.

iPhone 7 Plus: čipy kontrolujúce dotykový displej trpia vadami.

iPhone 8: problémy so zapínaním.

iPhone XS Max: časté poškodenia po styku s vodou i napriek dobrému ratingu vodotesnosti.

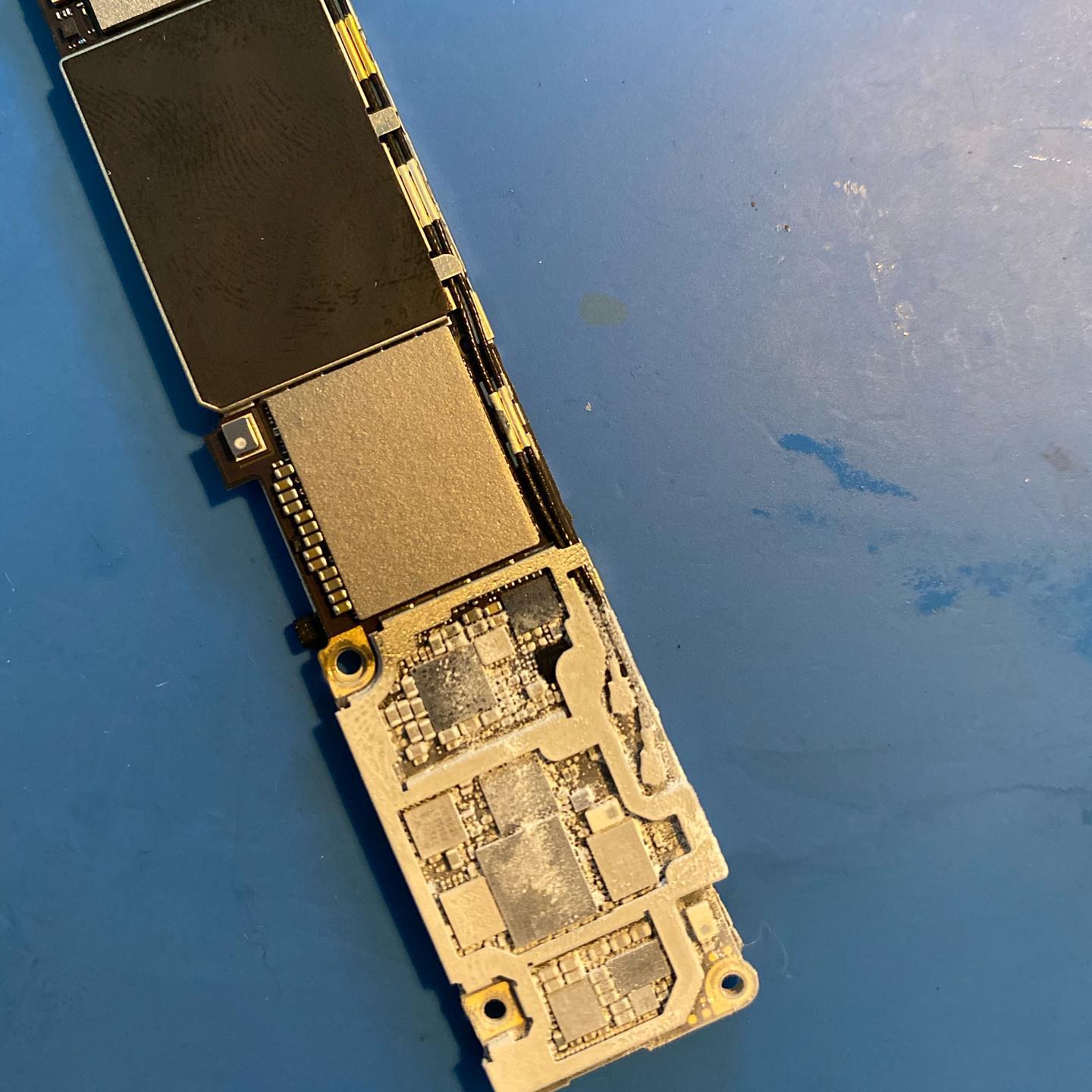

oprava zakladovej dosky 4



Čo robiť pri podozrení poruchy základnej dosky

Závady základnej dosky sú z tých najvážnejších, s akými sa ako užívateľ môžete stretnúť. K zlyhaniu väčšinou dochádza nečakane, môžu vzniknúť obavy o stratu osobných údajov a rady ako váš iPhone opraviť obyčajne nenájdete jednoduchým vyhľadávaním na webe.



A čo ešte viac pridáva na nervozite je fakt, že náklady na opravu nebudú vyčísliteľné tak ľahko, ako napríklad pri výmene displeja.



Ako je už z kontextu zrejmé, iPhone s poškodenou doskou sa určite nesnažte opravovať sami a prenechajte to radšej na odborníkov.





Vyňatie základnej dosky iPhone-u

Čo sa stane potom ako sa váš iPhone s podozrením na poruchu základnej dosky dostane do rúk technikovi? Aby sa k doske vôbec dostal, musí demontovať niekoľko vrstiev iných komponentov.



Ako prvé ho vypne a špeciálnym skrutkovačom odníme skrutky zadného krytu. Nasleduje otvorenie displeja, ktorý sa uvoľní nahriatím teplovzdušnou pištoľou. Na povrch displeja sa prisatím aplikuje prstami dobre uchopiteľný gumový krúžok. Pomocou prisatého krúžka a plastového trojuholníka (podobného brnkadlu na gitaru) sa displej opatrne povytiahne. Aby sa predišlo skratu, odpojí sa batéria upevnená drobnými skrutkami. Až potom sa odnímu konektory a displej sa môže od zvyšku zariadenia úplne odlúčiť.



Ešte predtým ako sa technik dostane k samotnej doske musí najprv vytiahnuť iSight kameru a slot na SIM kartu. Potom môže veľmi opatrným spôsobom postupne odpojiť konektory všetkých komponentov spojených s materskou doskou a bezpečne ju vytiahnuť.



Postup pri skladaní rozobratého zariadenia je opačný.

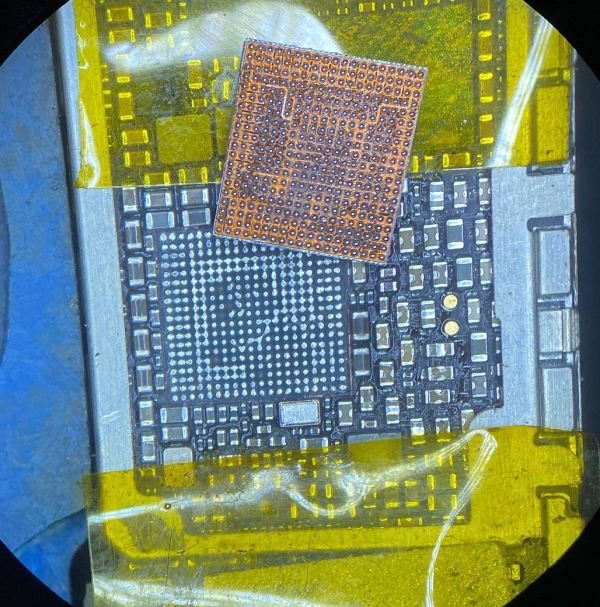

oprava zakladovej dosky 5



Niektoré z častejších porúch základnej dosky pre posledné modely iPhone-u



iPhone 8 / 8 Plus

  • • Zacyklený, opakujúci sa reboot býva znamením problémov na doske, ktorých pôvod môže byť rôznorodý a vyžaduje hlbšiu diagnostiku.
  • • Po obnovení aplikácie prehrávača médií iTunes sa objaví jeden z týchto chybových kódov: 4013, 4014, 10, 9 – všetky z nich indikujú potiaže so základnou doskou.
  • • Ak sa smartfón nedá zapnúť a po nabití zostane horúci na vine môže byť skrat, alebo nefunkčná jednotka CPU.
  • • Chybové hlásenie „Žiadna služba“ pri indikátore siete, i napriek tomu, že ste očividne v jej dosahu môže byť problémom takzvanej Baseband CPU.



iPhone X

  • • Skrat kapacitátora a s ním spojené zlyhanie celej dosky.
  • • Poruchy spôsobené prienikmi vody a iných kvapalín na dosku v dôsledku nedostatočnej izolácie. Vyskytuje sa napríklad korózia komponentu zabezpečujúceho rozoznávanie tváre (Face ID).
  • • Problém so samotným dizajnom dosky vyúsťujúci až do nefunkčného dotykového displeja (jednotka Touch IC).



iPhone 11

  • • Prehrievanie, poruchy audia, fotoaparátov, WiFi a nabíjania.



(iPhone 12)

Mimochodom, ak by vás zaujímalo ako vyzerá prvá verzia základnej dosky novej verzie iPhone-u s poradovým číslom 12, na sociálne siete už prenikli jej fotografie. Nakoľko sú legitímne je otázne, ale formovaná je v tvare písmena „L“ a skladá sa z dvoch vrstiev. Zámerom tvorcov je pravdepodobne prispôsobenie tvaru dosky tak, aby sa okolo nej dali efektívnejšie umiestniť iné komponenty, najmä batéria.
